- risulta necessario rivisitare i criteri definiti per la vettorizzazione degli elementi geometrici continui, rilevati attraverso una sequenza discreta di punti, per tener conto della esigenza di riversare tali informazioni direttamente nelle stazioni di lavoro grafiche, per l'aggiornamento della geometria dei file DST, attraverso procedure che siano il più possibile automatizzabili;
- qualora il contorno geometrico individui un oggetto di rilevanza catastale e sia rappresentato da una linea chiusa, la relativa vettorizzazione deve essere definita da un unico poligono chiuso. In tale evenienza, la procedura PREGEO calcolerà automaticamente l'area del poligono chiuso in fase di elaborazione del libretto. Il risultato del calcolo consente al tecnico redattore controlli e verifiche più veloci;
- altro obiettivo che si vuole raggiungere é quello di permettere l'inserimento e l' utilizzazione di maggiori informazioni grafiche all' interno del libretto delle misure, definendo linee differenziate da quella continua quali la tratteggiata e la punteggiata. Parimenti si ritiene utile attivare una ulteriore caratterizzazione delle linee attraverso un codice che ne individui il colore di rappresentazione, quale R per rosso o N per nero. In questo modo può farsi salvo il modo di rappresentare il modello 51 anche su videografico a colori ricostruendo la vecchia geometria con righe di colore nero e la geometria di aggiornamento con righe di colore rosso;
- le rappresentazioni di linee (continue, tratteggiate o punteggiate, con il relativo codice di colore) dovranno essere definite in una serie di righe di tipo 7; ogni riga dovrà terminare con un campo contenente una combinazione di due codici, uno relativo al tipo di linea quale C per continua, T per tratteggiata, P per punteggiata e l'altro che individua il colore che si vuole associare a quella linea quale N per nero e R per rosso. In particolare, i codici permessi sono tutte e solo le combinazioni di un tipo di tratto con il relativo colore, identificati dalle rispettive iniziali ed é indifferente l'adozione di lettere maiuscole o minuscole o la sequenza di definizione (RC é identica a CR);
- il numero dei vertici che potranno essere contenuti su una singola riga di tipo 7, resta limitato a 10, con possibilità di prosecuzione su una nuova linea impostata con 0 vertici. Nel caso di vettorizzazione di un contorno misto (nei riguardi del colore e non del tipo di tratto), il contorno stesso potrà essere spezzato in più parti. La consecutività del contorno (specie nella necessità di definizione di un contorno chiuso) sarà affidata alla definizione del numero di vertici posto a zero nella riga successiva, mentre il numero totale dei vertici (senza distinzione di appartenenza a righe di colore differente) sarà indicato nella prima delle righe costituenti un blocco;
- é permessa la redazione di una riga di tipo 7 contenente un solo vertice ed un codice identificativo, al fine di rappresentare particolari punti isolati rilevati di importanza catastale così come specificato nel successivo paragrafo.

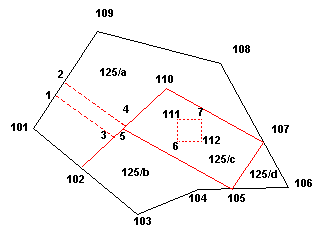

Al fine di una migliore esplicazione di quanto precedentemente riportato, si riassumono i precedenti concetti con il seguente esempio:
6|Definizione del contorno (chiuso) della p.lla 125/a|
7|12|101|102|nc| (tratto in nero continuo)
7|0|3|5|4|110|107|rc| (tratto in rosso continuo)
7|0|108|109|2|1|101|nc| (nuovo tratto in nero continuo)
Si noti che una riga 7 può continuare anche se la precedente riga contiene meno di 10 vertici.
6|Definizione del contorno (chiuso) della p.lla 125/b|
7|7|102|3|5|105|cr|
7|0|104|103|102|nc|
Analogamente si sottolinea che il tratto 102-3-5 é stato ripetuto per permettere il calcolo della superficie racchiusa dal contorno della 125/b.
6|Definizione del contorno (chiuso) della p.lla 125/c|
7|6|5|4|110|107|105|5|rc|
6|Definizione del contorno (chiuso) della p.lla 125/d|
7|4|107|106|105|nc|
7|0|107|rc|
6|Definizione del contorno (chiuso) della p.lla originaria|
7|12|101|102|103|104|105|106|107|108|109|2|nc|
7|0|1|101|nc|
Infine sisottolinea che la riga 7 termina quando il numero dei vertici sulla riga corrente raggiunge il numero di 10.
6|Definizione del contorno (chiuso) del fabbricato interrato|
7|5|111|7|112|6|111|rp| (linea rossa punteggiata)
In questo caso, il calcolo dell' area é ugualmente effettuato anche se ciò non ha rilevanza censuaria.
6|Definizione della strada di accesso alle p.lle 125/b e 125/c|
7|2|1|3|rt| (linea rossa tratteggiata)
7|2|2|4|tr| (come sopra)
