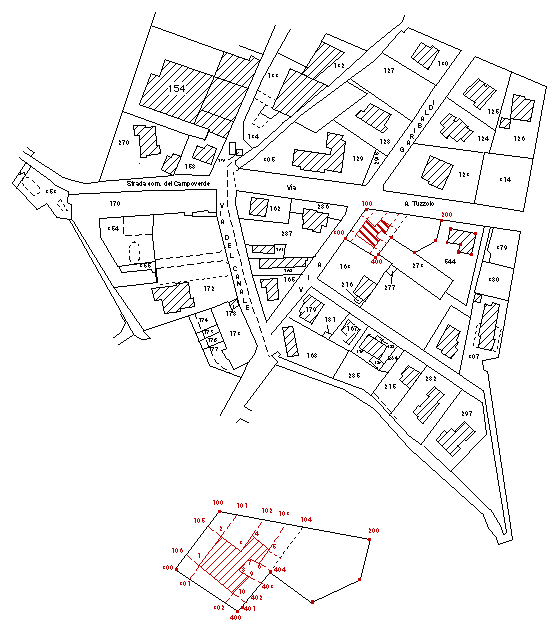

Il terzo esempio descrive un rilievo eseguito per allineamenti e squadri finalizzato alla redazione di un tipo mappale interessante una particella oggetto di un precedente aggiornamento redatto e trattato con le nuove procedure.
Si noti che nella fattispecie il tecnico redattore, in coerenza con il contenuto della circolare, ha realizzato una rete di misure in grado di determinare la geometria autonoma dell'oggetto del rilievo senza operare alcun collegamento alla maglia dei punti fiduciali ma appoggiando le misure direttamente ad idonei vertici definiti con il precedente tipo di aggiornamento.
6 STRUMENTAZIONE: cordella metallica 20 mt e 50 mt
6 q.m. 250 mt
4 100 200 0.00 SPIGOLO MURO RECINZIONE
5 101 5.15 0.00 PA
5 102 12.46 0.00 PA
5 103 19.46 0.00 PA
r 5 104 23.62 0.00 PA
5 200 43.85 0.00 SPIGOLO MURO RECINZIONE
4 100 200 129.00
5 105 5.14 0.00 PA
5 106 15.49 0.00 PA
5 300 20.14 0.00 SPIGOLO MURO RECINZIONE
4 300 100 100.00
5 301 4.47 0.00 PA
5 302 17.22 0.00 PA
5 400 20.78 0.00 SPIGOLO MURO RECINZIONE
4 400 104
5 401 2.34 0.00 SPIGOLO MURO RECINZIONE
5 402 4.28 0.00 PA
5 403 9.83 0.00 PA
5 404 14.60 0.00 PA
5 405 19.75 0.00 PA
5 104 30.26 0.00
4 106 402
5 1 4.60 0.00 SF
5 10 17.28 0.00 SF
5 402 20.X9 0.00
4 301 101
5 1 4.58 0.00
5 2 14.94 0.00 SF
5 101 22.36 0 00
4 105 2
5 2 4.57 0.00
° °° SF
4 3 102
5 4 5.15 0.00 SF
5 102 10.70 0.00
4 405 4
5 5 3.77 0.00 SF
5 4 10.01 0.00
4 302 103
5 10 4.35 0.00
5 9 9.92 0.00 SF
5 6 14.68 0.00 SF
5 5 19.83 0.00
5 103 28.50 0.00
4 403 9
5 9 ~.77 0.0()
5 X 6.28 0.0() SF
4 404 6
5 6 3.77 0.00
5 7 6.26 0.00 SF
4 8 7
5 7 4.77 0.00
6 PORZIONE PARTICELLA ORIGINARIA
7 6 104 100 300 400 401 404
6 NUOVO FABBRICATO
7 11 1 2 3 4 5 6 7 8 9 10
7 0 I
