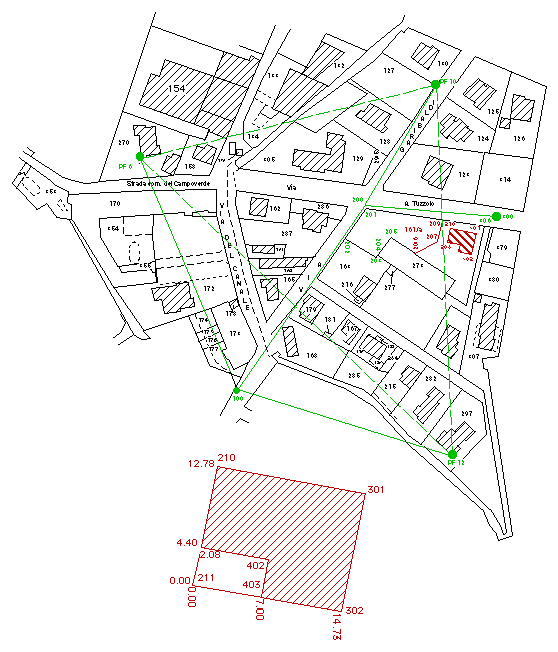

In questo esempio si riporta il caso di un rilievo prevalentemente celerimetrico finalizzato alla misurazioni della dividente fra le particelle derivate 161/a e 161/b e del fabbricato insistente sulla particella 161 /b.
Il rilievo dei punti fiduciali è stato effettuato utilizzando le due stazioni 200 e 300 dando luogo ad uno schema di rilievo accettabile.
La stazione 300 si può ritenere nello schema di rilievo una stazione ausiliaria della 200 risultando generata da quest'ultima al solo fine di completare la misurazione dell'oggetto del rilievo.
Il rilievo dell'oggetto è stato integrato con canneggiate del fabbricato.
Per quanto riguarda le modalità di compilazione del libretto delle misure si fa notare quanto
- la sequenza di compilazione dell'elaborato consente l'autonoma ricostruibilità dell'oggetto del rilievo e della maglia fiduciale;
- per i punti ribattuti lo stato di materializzazione è riportato solo per la prima osservazione che li interessa;
- le distanze esistenti fra le stazioni e riportate nell'elaborato risultano uguali perché frutto della operazione di media fra le osservazioni effettuate in andata e in ritorno;
da ogni stazione le osservazioni angolari condotte ad altre stazioni o ai punti fiduciali sono (analogamente alle distanze) frutto di una media effettuata su letture ripetute;
l'effetto delle due note precedenti si evidenzia nell'uso diversificato delle cifre decimali sulle misure prodotte;
- per ogni stazione le letture azimutali possono essere prodotte con un orientamento qualsiasi del cerchio.
6 STRUMENTAZIONE: TACHEOMETRO .......
6 DISTANZIOMETRO ELETTRO-OTTICO ......
6 CORDELLA METALLICA 20 MT.
6 q.m. 250 mt
1 100 CHIODO MINATO
2 PF12 119.8750 127.832
2 PF06 375.2535 145.549
2 200 38.1575 128.649 ASSE TOMBINO ENEL
1 200
2 100 238.1560 128.649
2 PF 10 33.6425 80.113
2 300 105.9890 73.811 CHIODO MINIATO
2 201 195.492 2.04 SPIGOLO MURO RECINZIONE
2 202 234.851 21.76 CS
2 203 187.842 30.84 CS
2 204 184.072 29.58 CS
2 205 157.477 23.45 SPIGOLO RECINZIONE METALLICA
2 206 150.069 38.74 PL
2 207 129.894 45.28 CS
2 208 127.631 50.59 SF
2 209 112.665 44.29 PL
2 210 117.090 49.12 SF
1 300
2 200 0.0000 73.811
2 209 390.160 30.12
2 210 379.415 26.82
2 301 352.687 14.62 SF
2 302 331.031 25.50 SF
2 303 313.778 54.34 SPIGOLO MURO RECINZIONE
2 304 329.991 51.78 CS
2 305 329.260 43.34 SPIGOLO RECINZIONE METALLICA
2 306 349.265 8.43 SPIGOLO MURO RECINZIONE
4 210 301 100.00
5 208 8.38 0.00 SF
5 402 8.38 7.00 SF
5 211 12.78 0.00 PA
4 211 302 0.00
5 403 7.00 0.00 SF
5 402 7.00 4.40
5 302 14.73 0.00
4 302 301 0.00
5 301 12.77 0.00
6 PARTICELLA ORIGINARIA
7 12 201 202 203 204 205 206 305 304 303 306
7 0 209 ~01
6 NUOVA DIVIDENTE
7 3 206 207 209
6 NUOVO FABBRICATO
7 7 208 210 301 302 403 402 208
