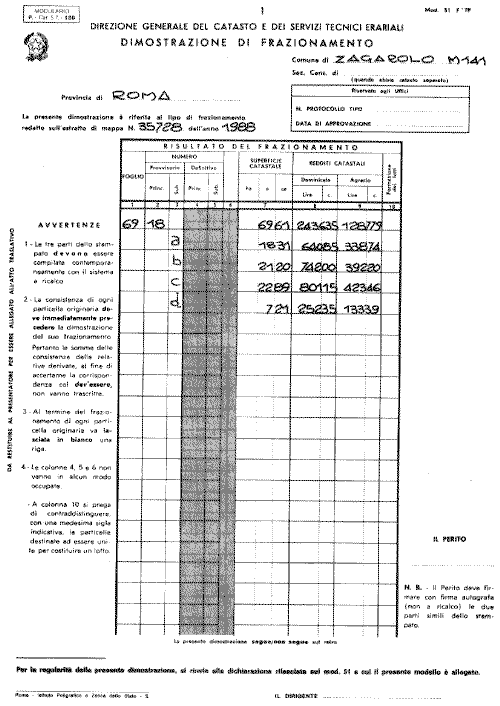

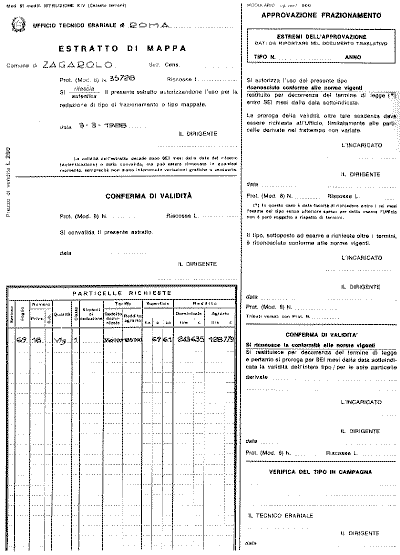

Per questo esempio si riportano tutti gli elaborati necessari alla definizione di un tipo di frazionamento effettuato mediante allineamenti e squadri.

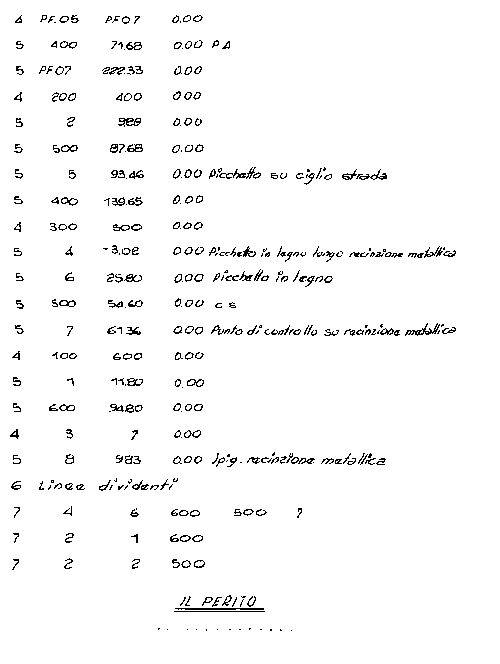

Si evidenzia il fatto che il professionista in questo caso ha potuto utilizzare un unico elaborato (mod. 51) in qualità di schema di rilievo ed elaborato grafico dell'oggetto del rilievo; peraltro il professionista ha opportunamente evidenziato le misure di posizionamento delle nuove dividenti nello sviluppo allegato al tipo.
Si noti che la particella originaria, pur essendo di superficie superiore di 2000 mq, per effetto delle nuove dividenti si scompone in particelle derivate per alcune delle quali (18/a e 18/d) sussiste l'obbligo di misurazione del contorno per il successivo calcolo delle superfici. A rigore tale obbligo non sussisterebbe nel caso delle particelle 18/b e 18/c perché di superficie superiore a 2000 mq ma, essendo rilevate interamente nel loro contorno, il professionista ha dimostrato il frazionamento utilizzando la loro area calcolata.

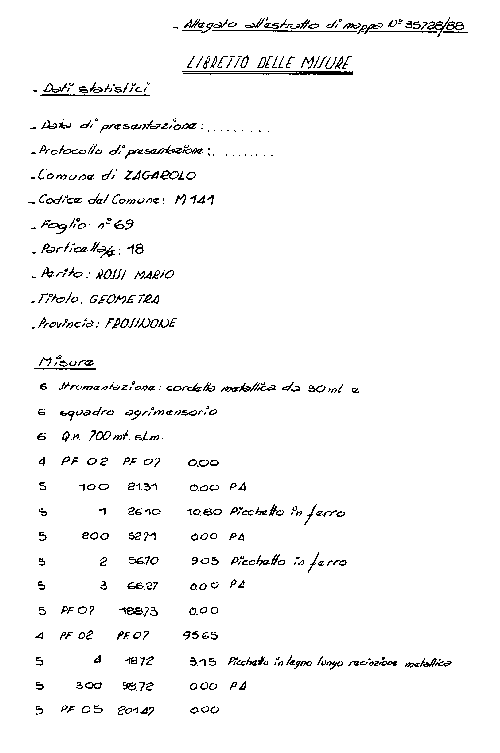

Dall'esame degli elaborati costituenti il tipo si può definire correttamente eseguito nella definizione degli schemi di rilievo, nelle modalità di assunzione delle misure relative ai punti fiduciali e nella stesura formale (esistenza di tutti gli elaborati necessari, interpretabilità degli elaborati grafici, leggibilità del libretto delle misure, ecc.).
Per quanto concerne la misurazione dei vertici delle particelle oggetto di rilievo si fa notare che la particella derivata 18/a di superficie nominale inferiore a 2000 mq non è stata rilevata integralmente nel suo contorno.
L'accettabilità del tipo trova comunque motivo nella dichiarazione effettuata dal tecnico nella relazione allegata.
RELAZIONE TECNICA
Le superfici attribuite alla particelle derivate 18/b, 18/c e 18/d sono state calcolate sulla base delle misure assunte sul posto.
La particella derivata 18/a, di superficie nominale minore di 2000 mq, non è stata integralmente rilevata nel suo contorno in quanto la strada vicinale con la quale confina non è materializzata e quindi non definibile a meno di un'azione di riconfinamento non espressamente richiesta dalla committenza.
